TLE-118-01-G-DV-A - Samtec Inc.

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TLE-118-01-G-DV-A

Hersteller Teil #: TLE-118-01-G-DV-A

Produktkategorie: Rectangular Connectors - Headers, Receptacles, Female Sockets

Hersteller: Samtec Inc.

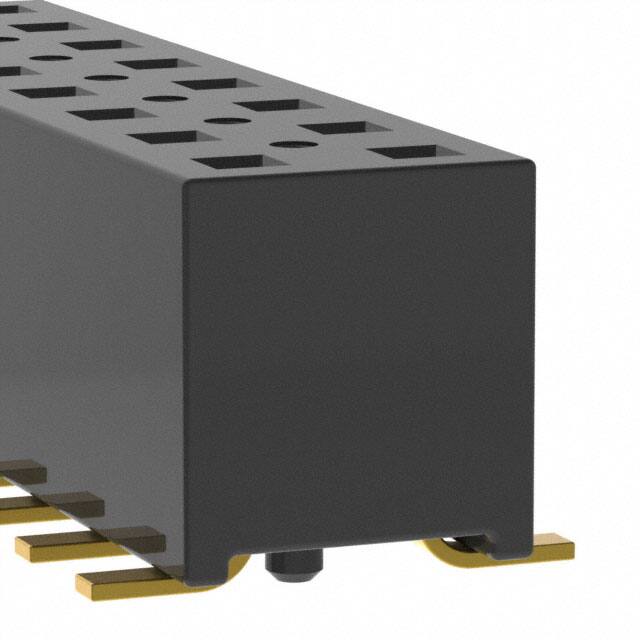

Beschreibung: SAMTEC TLE-118-01-G-DV-A Board-To-Board Connector, TLE Series, 36 Contacts, Receptacle, 2 mm, Surface Mount, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TLE-118-01-G-DV-A Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mount

Surface Mount

Mounting Type

Surface Mount

Contact Shape

Square

Housing Material

Polymer

Contact Finish Mating

Gold

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP)

Operating Temperature

-55°C~125°C

Packaging

Tube

Series

TLE

Published

2013

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Receptacle, Pass Through

Number of Positions

Number of Rows

Gender

Receptacle

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Female Socket

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

3.2A per Contact

Total Number of Contacts

Orientation

Straight

Depth

4mm

Insulation Height

0.177 4.50mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Pitch - Mating

0.079 2.00mm

Insulation Color

Black

Number of Conductors

ONE

Reliability

COMMERCIAL

Row Spacing - Mating

0.079 (2.00mm)

Number Of PCB Rows

PCB Contact Pattern

RECTANGULAR

Body Breadth

0.157 inch

Mating Contact Pitch

0.079 inch

Polarization Key

POLARIZED HOUSING

Insertion Force-Max

.7506 N

Features

Board Guide

Length

36mm

Plating Thickness

10μin

Contact Finish Thickness - Mating

10.0μin 0.25μm

REACH SVHC

No SVHC

RoHS Status

ROHS3 Compliant
